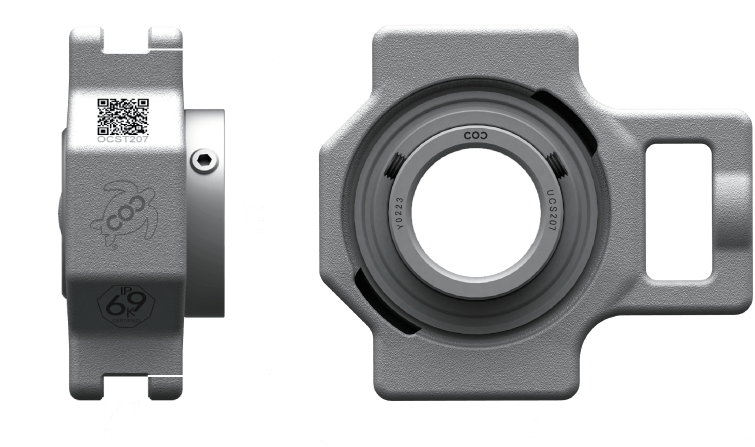

2D & 3D CAD files are available on each page below.

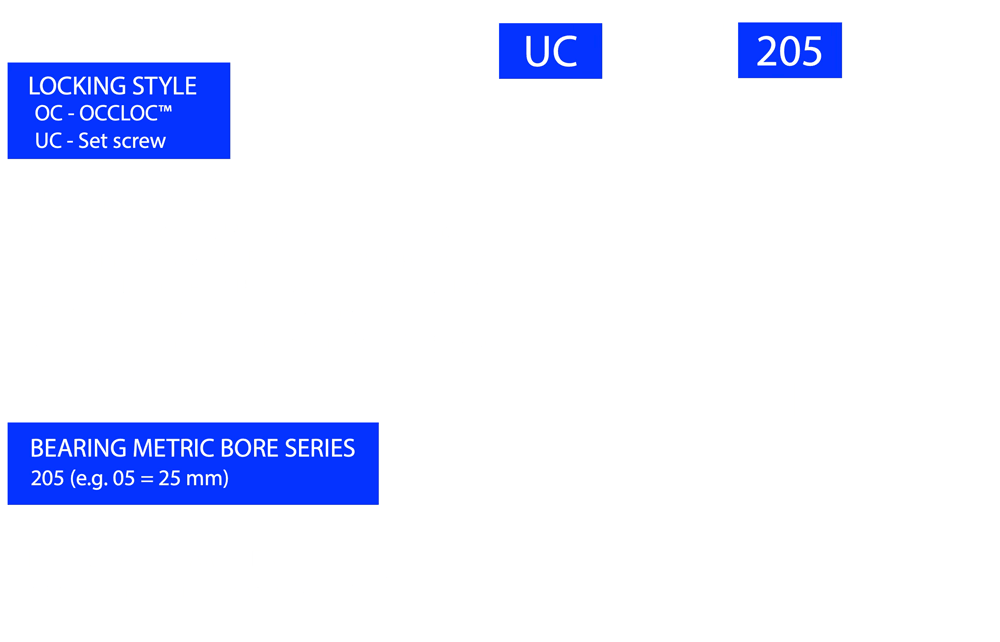

UCST
| Unit No. | Bearing No. | Shaft Dia. | A1 | H1 | L | Cr | Cor |
|---|---|---|---|---|---|---|---|
| UCST205-14 | UCS205-14 | 7/8 in | 15/32 in | 2 63/64 in | 3 19/32 in | 2745 lbf | 1462 lbf |
| UCST205-15 | UCS205-15 | 15/16 in | 15/32 in | 2 63/64 in | 3 19/32 in | 2745 lbf | 1462 lbf |
| UCST205 | UCS205 | 25 mm | 12 mm | 76 mm | 91.5 mm | 12.2 kN | 6.5 kN |
| UCST205-16 | UCS205-16 | 1 in | 15/32 in | 2 63/64 in | 3 19/32 in | 2745 lbf | 1462 lbf |
| UCST206-18 | UCS206-18 | 1 1/8 in | 15/32 in | 3 1/2 in | 4 1/8 in | 3757 lbf | 1867 lbf |
| UCST206 | UCS206 | 30 mm | 12 mm | 89 mm | 105 mm | 16.7 kN | 9.11 kN |
| UCST206-19 | UCS206-19 | 1 3/16 in | 15/32 in | 3 1/2 in | 4 1/8 in | 3757 lbf | 1867 lbf |
| UCST206-20 | UCS206-20 | 1 1/4 in | 15/32 in | 3 1/2 in | 4 1/8 in | 3757 lbf | 1867 lbf |
| UCST207-20 | UCS207-20 | 1 1/4 in | 15/32 in | 3 1/2 in | 4 21/32 in | 4927 lbf | 2812 lbf |
| UCST207-21 | UCS207-21 | 1 5/16 in | 15/32 in | 3 1/2 in | 4 21/32 in | 4927 lbf | 2812 lbf |
| UCST207-22 | UCS207-22 | 1 3/8 in | 15/32 in | 3 1/2 in | 4 21/32 in | 4927 lbf | 2812 lbf |
| UCST207 | UCS207 | 35 mm | 12 mm | 89 mm | 118 mm | 21.9 kN | 12.5 kN |
| UCST207-23 | UCS207-23 | 1 7/16 in | 15/32 in | 3 1/2 in | 4 21/32 in | 4927 lbf | 2812 lbf |
