UCSP

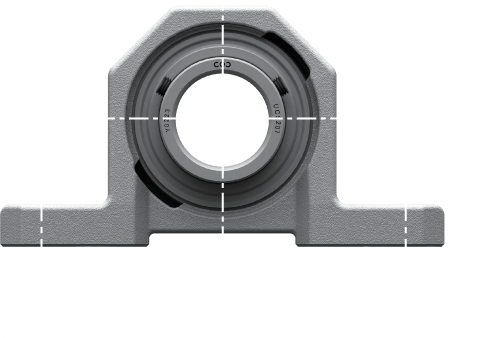

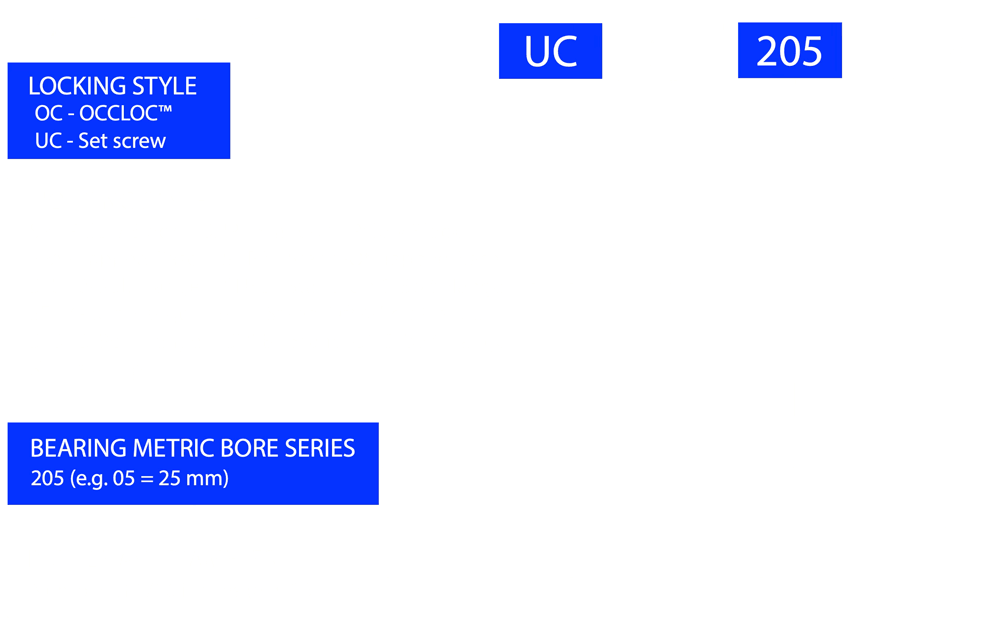

| Unit No. | Bearing No. | Shaft Dia. | H | L | J | Bolt Size | Cr | Cor |
|---|---|---|---|---|---|---|---|---|
| UCSP204-12M | UCS204-12M | 12 mm | 33.3 mm | 127 mm | 95 mm | M10 | 11.1 kN | 5.41 kN |
| UCSP204-8 | UCS204-8 | 1/2 in | 1 5/16 in | 5 in | 3 3/4 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSP204-15M | UCS204-15M | 15 mm | 33.3 mm | 127 mm | 95 mm | M10 | 11.1 kN | 5.41 kN |
| UCSP204-10 | UCS204-10 | 5/8 in | 1 5/16 in | 5 in | 3 3/4 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSP204-17M | UCS204-17M | 17 mm | 33.3 mm | 127 mm | 95 mm | M10 | 11.1 kN | 5.41 kN |
| UCSP204-12 | UCS204-12 | 3/4 in | 1 5/16 in | 5 in | 3 3/4 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSP204 | UCS204 | 20 mm | 33.3 mm | 127 mm | 95 mm | M10 | 11.1 kN | 5.41 kN |
| UCSP205-14 | UCS205-14 | 7/8 in | 17/16 in | 5 1/2 in | 4 1/8 in | 3/8 in | 2745 lbf | 1462 lbf |
| UCSP205-15 | UCS205-15 | 15/16 in | 17/16 in | 5 1/2 in | 4 1/8 in | 3/8 in | 2745 lbf | 1462 lbf |
| UCSP205 | UCS205 | 25 mm | 36.5 mm | 140 mm | 105 mm | M10 | 12.2 kN | 6.5 kN |
| UCSP205-16 | UCS205-16 | 1 in | 17/16 in | 5 1/2 in | 4 1/8 in | 3/8 in | 2745 lbf | 1462 lbf |
| UCSP206-18 | UCS206-18 | 1 1/8 in | 1 11/16 in | 6 1/2 in | 4 3/4 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSP206 | UCS206 | 30 mm | 42.9 mm | 165 mm | 121 mm | M14 | 16.7 kN | 9.11 kN |
| UCSP206-19 | UCS206-19 | 1 3/16 in | 1 11/16 in | 6 1/2 in | 4 3/4 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSP206-20 | UCS206-20 | 1 1/4 in | 1 11/16 in | 6 1/2 in | 4 3/4 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSP207-20 | UCS207-20 | 1 1/4 in | 1 7/8 in | 6 9/16 in | 5 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSP207-21 | UCS207-21 | 1 5/16 in | 1 7/8 in | 6 9/16 in | 5 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSP207-22 | UCS207-22 | 1 3/8 in | 1 7/8 in | 6 9/16 in | 5 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSP207 | UCS207 | 35 mm | 47.6 mm | 167 mm | 127 mm | M14 | 21.9 kN | 12.5 kN |
| UCSP207-23 | UCS207-23 | 1 7/16 in | 1 7/8 in | 6 9/16 in | 5 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSP208-24 | UCS208-24 | 1 1/2 in | 1 15/16 in | 7 1/4 in | 5 13/32 in | 1/2 in | 5602 lbf | 3262 lbf |
| UCSP208 | UCS208 | 40 mm | 49.2 mm | 184 mm | 137 mm | M14 | 24.9 kN | 14.5 kN |
