UCSHPA

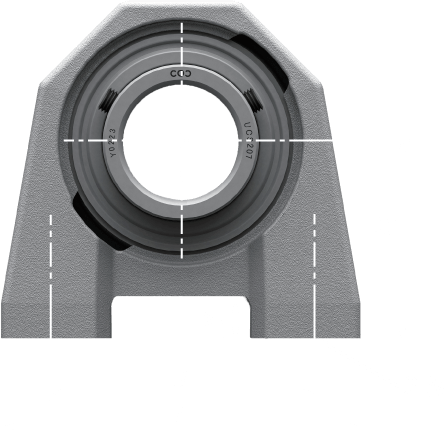

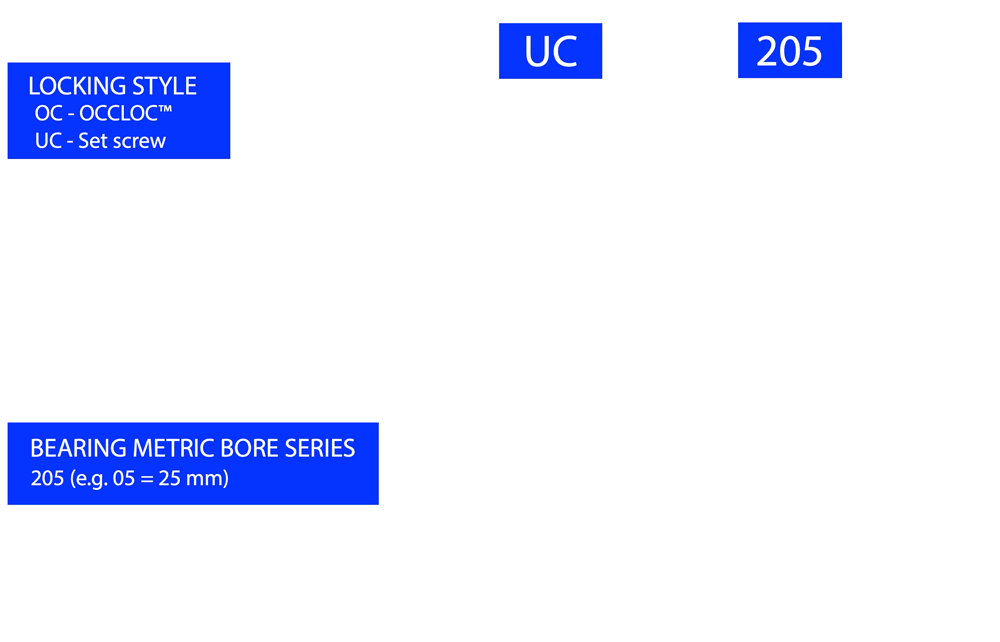

| Unit No. | Bearing No. | Shaft Dia. | H | L | J | N | Y | Cr | Cor |
|---|---|---|---|---|---|---|---|---|---|
| UCSHPA205-14 | UCS205-14 | 7/8 in | 1 15/16 in | 3 5/16 in | 2 in | 3/8-16UNC | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHPA205-15 | UCS205-15 | 15/16 in | 1 15/16 in | 3 5/16 in | 2 in | 3/8-16UNC | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHPA205 | UCS205 | 25 mm | 49.2 mm | 84 mm | 50.8 mm | 3/8-16UNC | 12.7 mm | 12.2 kN | 6.5 kN |
| UCSHPA205-16 | UCS205-16 | 1 in | 1 15/16 in | 3 5/16 in | 2 in | 3/8-16UNC | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHPA206-18 | UCS206-18 | 1 1/8 in | 2 3/16 in | 3 25/32 in | 3 in | 7/16-14UNC | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHPA206 | UCS206 | 30 mm | 55.6 mm | 96 mm | 76.2 mm | 7/16-14UNC | 12.7 mm | 16.7 kN | 9.11 kN |
| UCSHPA206-19 | UCS206-19 | 1 3/16 in | 2 3/16 in | 3 25/32 in | 3 in | 7/16-14UNC | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHPA206-20 | UCS206-20 | 1 1/4 in | 2 3/16 in | 3 25/32 in | 3 in | 7/16-14UNC | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHPA207-20 | UCS207-20 | 1 1/4 in | 2 3/8 in | 3 11/32 in | 3 1/4 in | 1/2-13UNC | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHPA207-21 | UCS207-21 | 1 5/16 in | 2 3/8 in | 3 11/32 in | 3 1/4 in | 1/2-13UNC | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHPA207-22 | UCS207-22 | 1 3/8 in | 2 3/8 in | 3 11/32 in | 3 1/4 in | 1/2-13UNC | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHPA207 | UCS207 | 35 mm | 60.3 mm | 110 mm | 82.6 mm | 1/2-13UNC | 12.7 mm | 21.9 kN | 12.5 kN |
| UCSHPA207-23 | UCS207-23 | 1 7/16 in | 2 3/8 in | 3 11/32 in | 3 1/4 in | 1/2-13UNC | 1/2 in | 4927 lbf | 2812 lbf |
