2D & 3D CAD files are available on each page below.

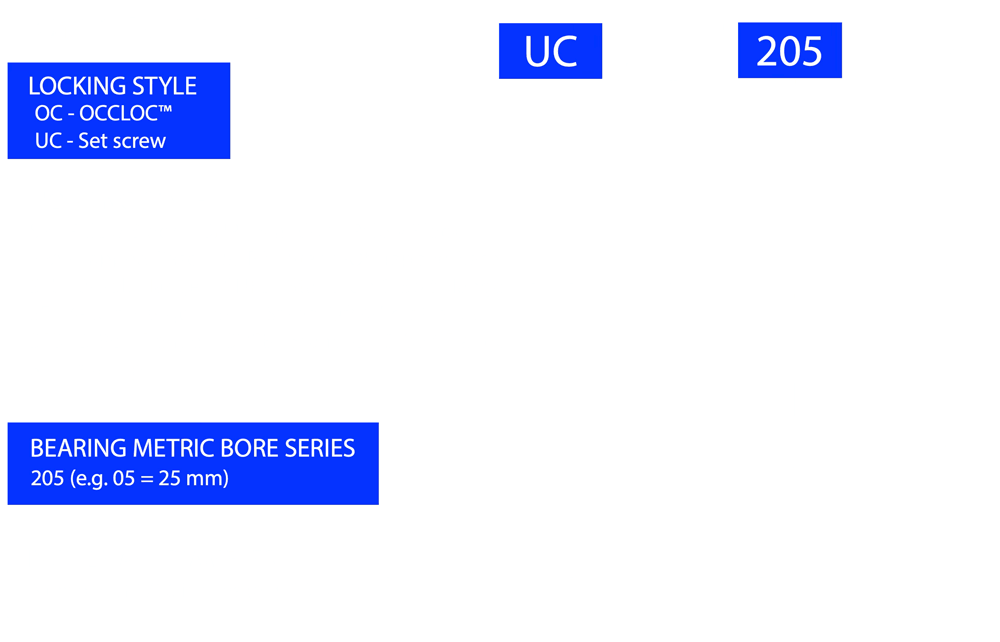

UCSHFL

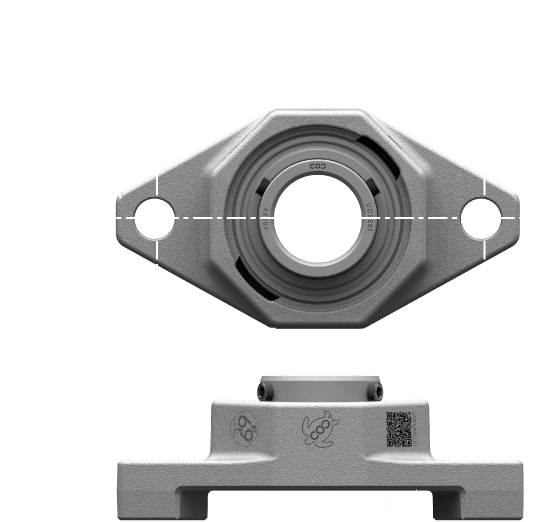

| Unit No. | Bearing No. | Shaft Dia. | H | L | J | Y | Bolt Size | Cr | Cor |
|---|---|---|---|---|---|---|---|---|---|
| UCSHFL204-12M | UCS204-12M | 12 mm | 113 mm | 58 mm | 90 mm | 12.7 mm | M10 mm | 11.1 kN | 5.41 kN |
| UCSHFL204-8 | UCS204-8 | 1/2 in | 4 7/16 in | 2 9/32 in | 3 35/64 in | 1/2 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSHFL204-15M | UCS204-15M | 15 mm | 113 mm | 58 mm | 90 mm | 12.7 mm | M10 mm | 11.1 kN | 5.41 kN |
| UCSHFL204-10 | UCS204-10 | 5/8 in | 4 7/16 in | 2 9/32 in | 3 35/64 in | 1/2 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSHFL204-17M | UCS204-17M | 17 mm | 113 mm | 58 mm | 90 mm | 12.7 mm | M10 mm | 11.1 kN | 5.41 kN |
| UCSHFL204-12 | UCS204-12 | 3/4 in | 4 7/16 in | 2 9/32 in | 3 35/64 in | 1/2 in | 3/8 in | 2497 lbf | 1217 lbf |
| UCSHFL204 | UCS204 | 20 mm | 113 mm | 58 mm | 90 mm | 12.7 mm | M10 mm | 11.1 kN | 5.41 kN |
| UCSHFL205-14 | UCS205-14 | 7/8 in | 5 1/8 in | 2 15/32 in | 3 57/64 in | 1/2 in | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHFL205-15 | UCS205-15 | 15/16 in | 5 1/8 in | 2 15/32 in | 3 57/64 in | 1/2 in | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHFL205 | UCS205 | 25 mm | 130 mm | 63 mm | 99 mm | 12.7 mm | M14 mm | 12.2 kN | 6.5 kN |
| UCSHFL205-16 | UCS205-16 | 1 in | 5 1/8 in | 2 15/32 in | 3 57/64 in | 1/2 in | 1/2 in | 2745 lbf | 1462 lbf |
| UCSHFL206-18 | UCS206-18 | 1 1/8 in | 5 13/16 in | 3 in | 4 19/32 in | 1/2 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHFL206 | UCS206 | 30 mm | 148 mm | 76 mm | 117 mm | 12.7 mm | M14 mm | 16.7 kN | 9.11 kN |
| UCSHFL206-19 | UCS206-19 | 1 3/16 in | 5 13/16 in | 3 in | 4 19/32 in | 1/2 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHFL206-20 | UCS206-20 | 1 1/4 in | 5 13/16 in | 3 in | 4 19/32 in | 1/2 in | 1/2 in | 3757 lbf | 1867 lbf |
| UCSHFL207-20 | UCS207-20 | 1 1/4 in | 6 11/32 in | 3 3/8 in | 5 1/8 in | 1/2 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHFL207-21 | UCS207-21 | 1 5/16 in | 6 11/32 in | 3 3/8 in | 5 1/8 in | 1/2 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHFL207-22 | UCS207-22 | 1 3/8 in | 6 11/32 in | 3 3/8 in | 5 1/8 in | 1/2 in | 1/2 in | 4927 lbf | 2812 lbf |
| UCSHFL207 | UCS207 | 35 mm | 161 mm | 86 mm | 130 mm | 12.7 mm | M14 mm | 21.9 kN | 12.5 kN |
| UCSHFL207-23 | UCS207-23 | 1 7/16 in | 6 11/32 in | 3 3/8 in | 5 1/8 in | 1/2 in | 1/2 in | 4927 lbf | 2812 lbf |
