2D & 3D CADファイルは以下の各ページからダウンロード可能です。

CXC4F

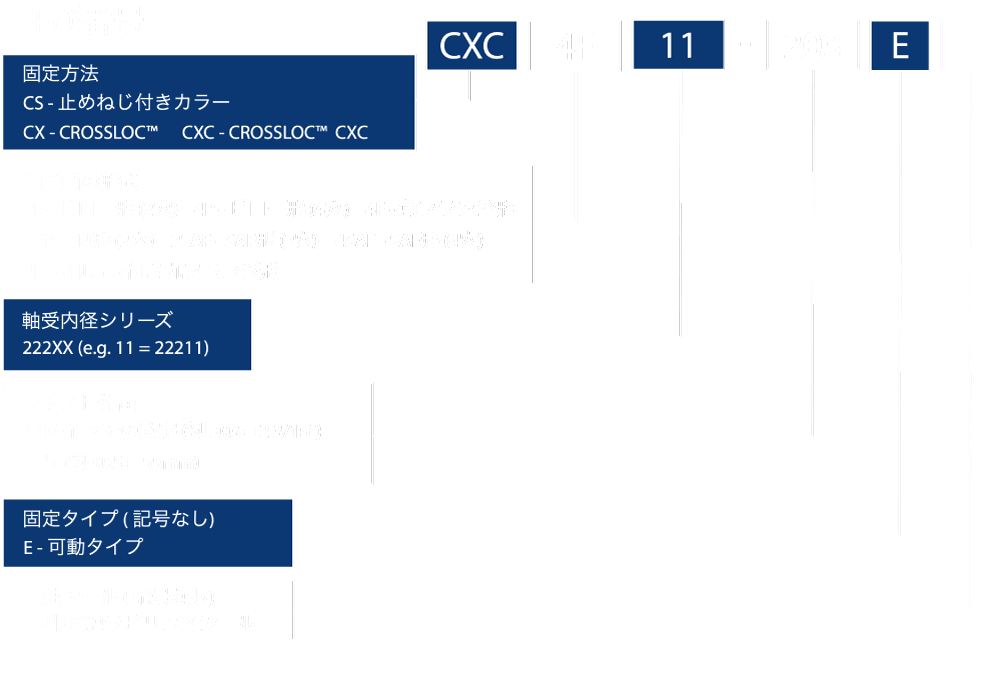

Unit No. Bearing No. Shaft Dia. L J Bolt Size Cr Cor
CXC4F08-107 22208-107CXC 1 7/16 in 4 25/32 in 3 17/32 in 1/2 in 20408 lbf 21623 lbf
CXC4F08-108 22208-108CXC 1 1/2 in 4 25/32 in 3 17/32 in 1/2 in 20408 lbf 21623 lbf
CXC4F09-111 22209-111CXC 1 11/16 in 5 1/8 in 3 57/64 in 1/2 in 21150 lbf 23625 lbf
CXC4F10-115 22210-115CXC 1 15/16 in 5 5/16 in 4 1/16 in 1/2 in 22095 lbf 25313 lbf
CXC4F11-055 22211-055CXC 55 mm 149 mm 114.7 mm M16 122 kN 145 kN
CXC4F11-203 22211-203CXC 2 3/16 in 5 27/32 in 4 33/64 in 5/8 in 27450 lbf 32625 lbf
CXC4F13-060 22213-060CXC 60 mm 156 mm 121.4 mm M16 178 kN 212 kN
CXC4F13-207 22213-207CXC 2 7/16 in 6 1/8 in 4 25/32 in 5/8 in 40050 lbf 47700 lbf
CXC4F13-208 22213-208CXC 2 1/2 in 6 1/8 in 4 25/32 in 5/8 in 40050 lbf 47700 lbf
CXC4F13-065 22213-065CXC 65 mm 156 mm 121.4 mm M16 178 kN 212 kN
CXC4F15-211 22215-211CXC 2 11/16 in 7 7/32 in 5 9/16 in 3/4 in 42075 lbf 51300 lbf
CXC4F15-212 22215-212CXC 2 3/4 in 7 7/32 in 5 9/16 in 3/4 in 42075 lbf 51300 lbf
CXC4F15-070 22215-070CXC 70 mm 183 mm 141.3 mm M20 187 kN 228 kN
CXC4F15-215 22215-215CXC 2 15/16 in 7 7/32 in 5 9/16 in 3/4 in 42075 lbf 51300 lbf
CXC4F15-075 22215-075CXC 75 mm 183 mm 141.3 mm M20 187 kN 228 kN
CXC4F15-300 22215-300CXC 3 in 7 7/32 in 5 9/16 in 3/4 in 42075 lbf 51300 lbf
CXC4F18-080 22218-080CXC 80 mm 210 mm 170.7 mm M20 302 kN 373 kN
CXC4F18-085 22218-085CXC 85 mm 210 mm 170.7 mm M20 302 kN 373 kN
CXC4F18-307 22218-307CXC 3 7/16 in 8 9/32 in 6 23/32 in 3/4 in 67950 lbf 83925 lbf
CXC4F18-308 22218-308CXC 3 1/2 in 8 9/32 in 6 23/32 in 3/4 in 67950 lbf 83925 lbf
CXC4F18-090 22218-090CXC 90 mm 210 mm 170.7 mm M20 302 kN 373 kN
CXC4F20-100 22220-100CXC 100 mm 235 mm 193.3 mm M22 371 kN 471 kN
CXC4F20-315 22220-315CXC 3 15/16 in 9 1/4 in 7 39/64 in 7/8 in 83475 lbf 105975 lbf
CXC4F20-400 22220-400CXC 4 in 9 1/4 in 7 39/64 in 7/8 in 83475 lbf 105975 lbf

CS 4 ボルトフランジユニットの取り付け方法

クロスロックユニットの脱着方法
